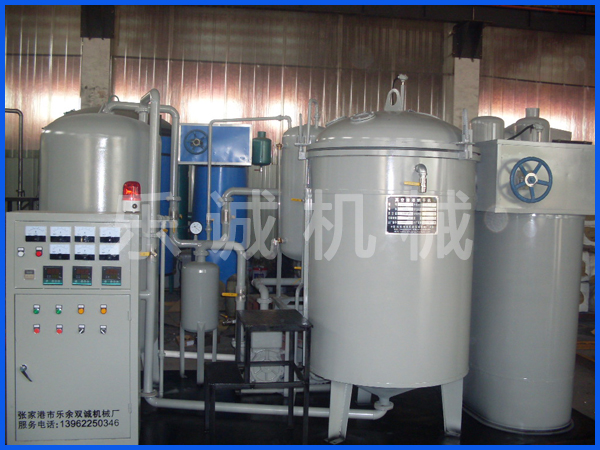

1）真空浸漆設備的型式：單機單缸型（包括一只圓形儲漆罐、一只圓形浸漆罐、一臺真空泵、一只漆過濾器、一只排放緩沖器、吊籃等）。
2）浸漆罐的尺寸：（內徑凈空尺寸）φ1400×1000mm（實際高度1200，未算半球形罐底和罐蓋尺寸）。
3）儲漆罐的高度<2500mm（實際容量應與浸漆罐相配合）。
4）浸漆罐和儲漆罐的材料厚度：≥8mm（由乙方作精確計算，并選合適材料）。
5）浸漆罐的蓋采用電動液壓開啟或關閉，作>90°的垂直開啟，并能保持開啟或關閉狀態。罐蓋和罐體可用活節螺栓和環形螺母鎖緊。
6）浸漆罐的蓋打開后，罐體上部沿口法蘭到地面的高度不超過1600mm（包括支撐底腳、安裝底板和槽鋼等）。罐蓋打開后，頂點離地面不超過3100mm。
7）真空泵選用2X-30A旋片式真空泵。
8）浸漆罐在抽真空時，在6～7min內真空度應達到-0.095MPa。真空管道應置于罐體頂部。
9）浸漆罐、儲漆罐、真空泵、過濾器和緩沖器等，整體安裝在厚度≥5mm的鐵板和8號槽鋼上。（分體運輸，現場組裝調試。）
10）浸漆罐應設500mm寬固定短梯，以便于觀察、操作和吊裝。
11）真空浸漆設備配分體式吊籃（含吊環）三只。每只吊籃分別吊入和吊出，三只吊籃層疊在浸漆罐內。每只吊籃的高度分別為400、300和200mm（不算吊環高度），三種吊籃每種高度各做1只；若包括吊環尺寸，則吊籃總高度應≤600mm。吊環允許做成活動式，但應便于吊裝。每只吊籃應能承重800Kg。（吊籃外徑尺寸與浸漆罐體相配合。）
12）閥門采用不銹鋼閥門。
13）浸漆罐上部電動葫蘆的工字鋼軌道離地3500mm。
